La gestión del agua en Ceuta y la evolución a lo largo de los años

Antes de la construcción de los embalses del Renegado e Infierno el agua del abastecimiento a Ceuta procedía de los manantiales de Benzú, situados en la bahía del mismo nombre, y se almacenaba en el depósito de Hadú.

Posteriormente se realizó una captación en el arroyo de las Bombas o del Tarajal para suplementar durante el verano los caudales procedentes de Benzú. Desde dicha captación se impulsa el agua a un depósito situado en Cabrerizas el cual estaba unido al de Hadú.

Asimismo se construyeron depósitos en el puerto para almacenar agua procedente de la península en casos de emergencia, conectados con el depósito de Hadú.

Los recursos de los manantiales de Benzú y del arroyo de las Bombas no eran suficientes para las dotaciones exigidas por la población de Ceuta, de ahí que fuera necesaria la mejora del abastecimiento para no depender de aguas procedentes de la Península.

Una de las medidas tomadas fue la construcción de una estación potabilizadora de agua de mar. Junto con esta medida se consideró la necesidad de centralizar los recursos existentes, suficientes en invierno y deficientes en verano, en unas presas de regulación.

Con posterioridad y con motivo del envejecimiento de la Planta Potabilizadora de agua de mar y las nuevas técnicas utilizadas en la desalinización, el Ministerio de Obras Públicas y Transporte y Medio Ambiente con fecha 13-03-1996 dispone la ejecución de la construcción de la nueva Planta Desaladora de Ceuta.

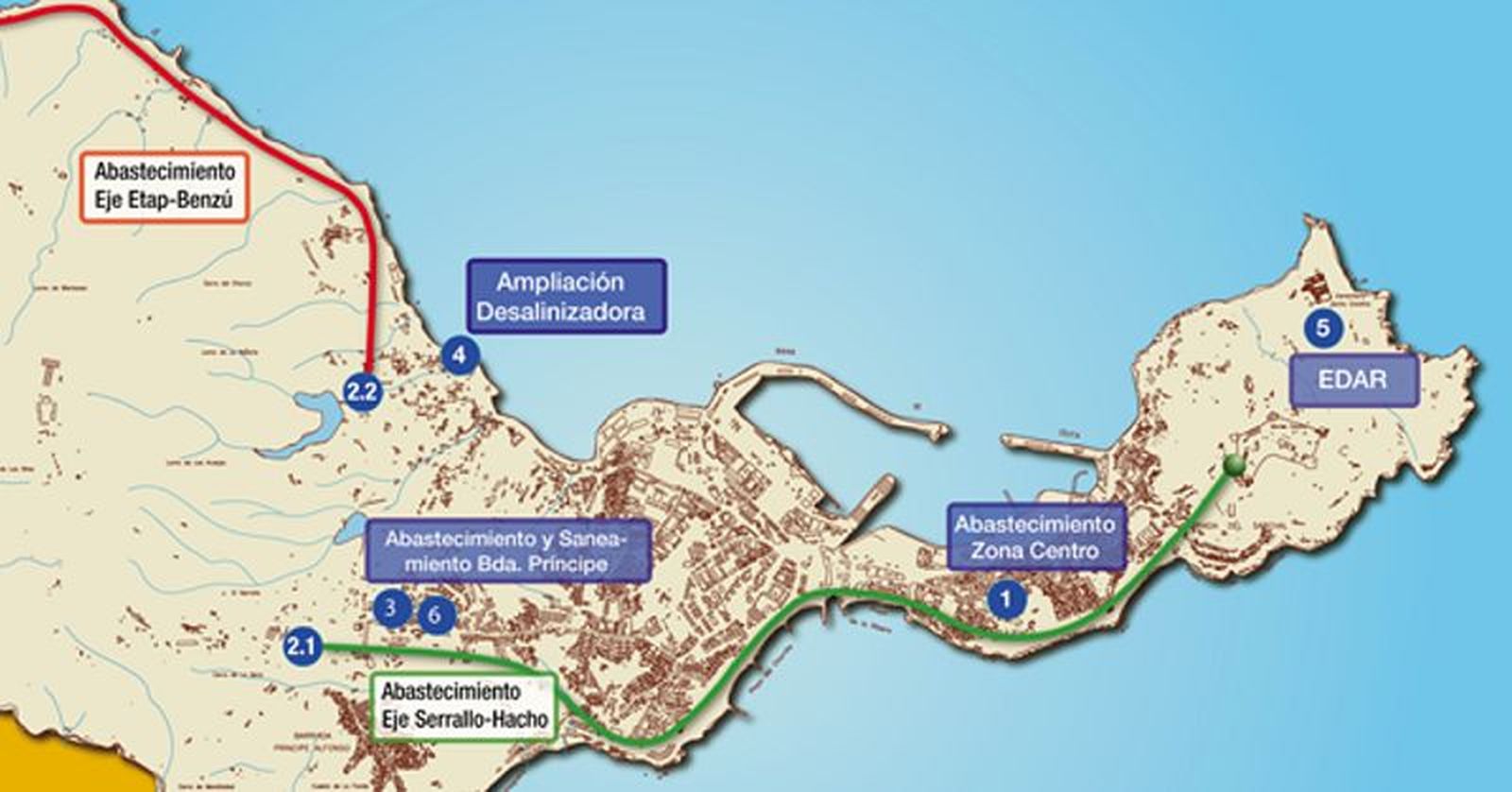

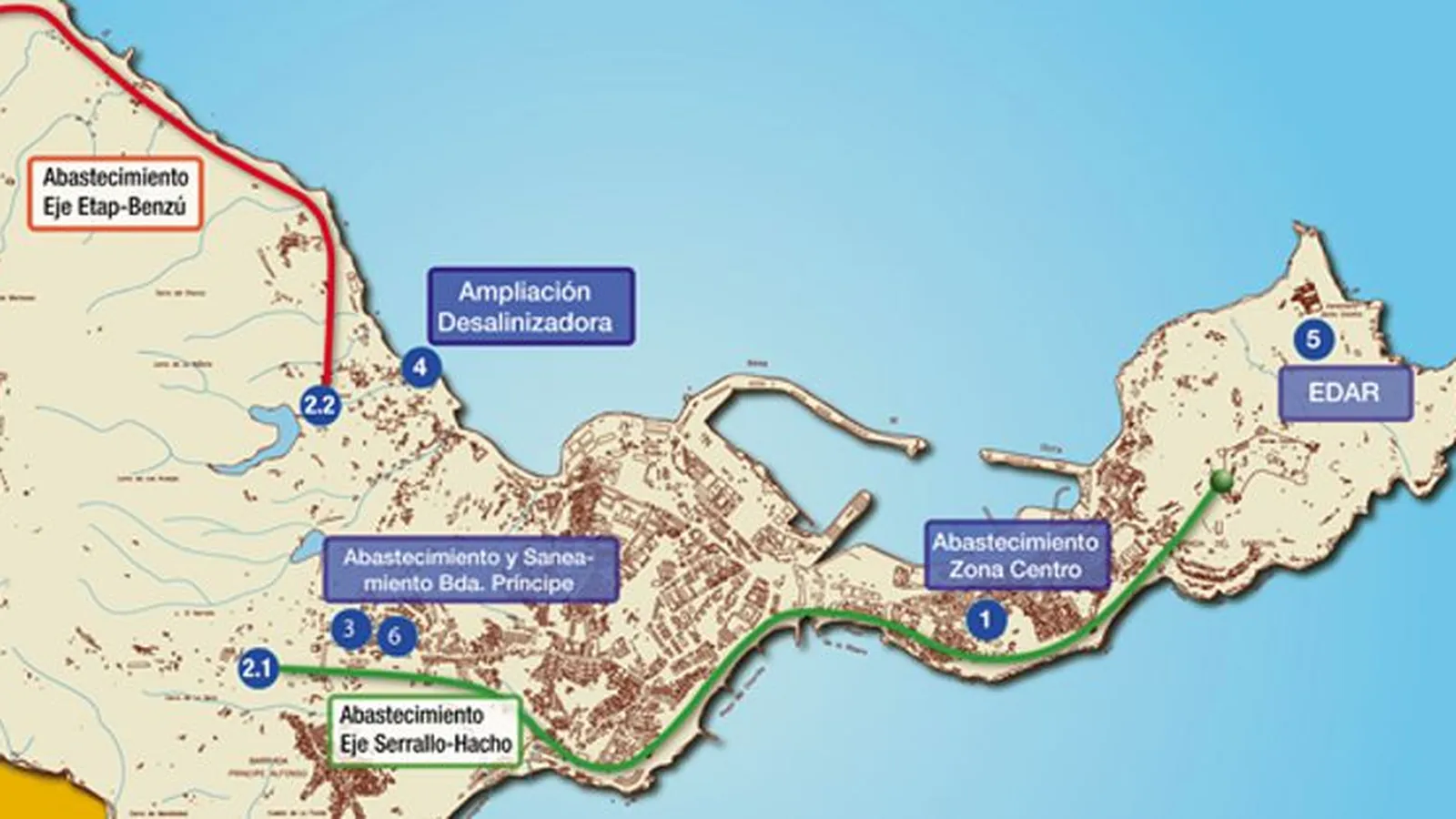

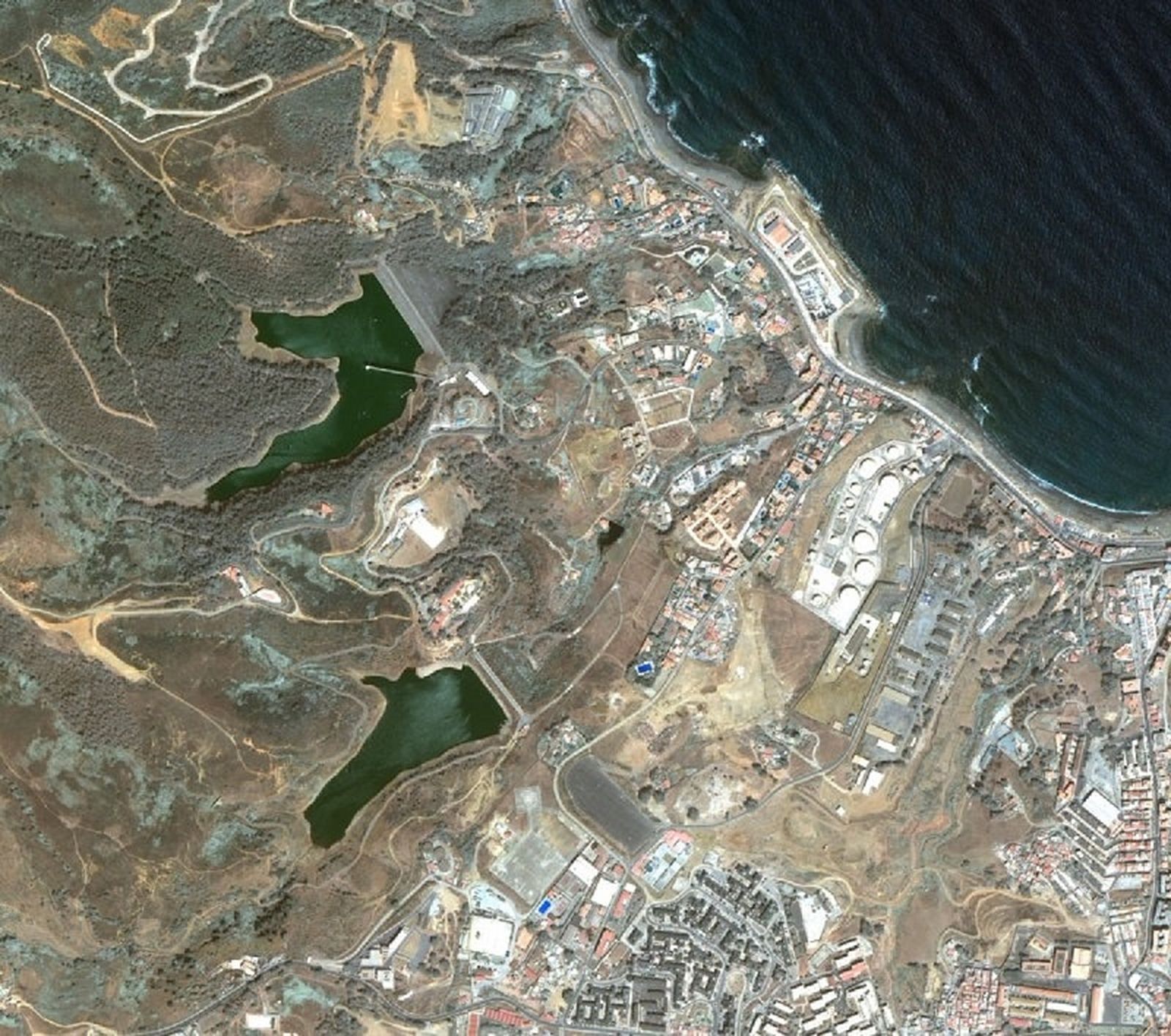

Embalses

El embalse de El Renegado se ubica en el arroyo del Renegado, en el término municipal de Ceuta.

La cuenca del embalse de El Renegado se sitúa totalmente en territorio Ceutí y tiene una superficie de 1,29 Km2. El cauce principal o barranco del Renegado presenta una dirección general NE-SO con una pendiente media del 12 % y una longitud total próxima a los 2 Km. El tramo comprendido entre la Presa del Renegado y el mar es de poco más de 700 metros.

La red hidrográfica, respecto a las aguas superficiales, se puede considerar de tipo endorreico. En cuanto a las aguas subterráneas, las fuertes pendientes y la proximidad de las elevaciones provocan una escorrentía superficial grande con la consiguiente disminución de la infiltración.

El acceso a las instalaciones se realiza desde la carretera nacional N-354 que une Ceuta con Benzú a lo largo de la costa. Aproximadamente en el kilómetro dos, a la altura de Playa Benítez, existe una desviación a la izquierda que conduce a la presa del Renegado. Después de pasar un desvió a la izquierda que lleva a la presa de El Infierno encontramos un desvío a la derecha que conduce a coronación de la presa de El Renegado.

Por otro lado, y también desde la N-354, unos metros después del desvío mencionado en el párrafo anterior existe una desviación a la izquierda que conduce a la estación de tratamiento de agua potable y pasada ésta se acaba en las instalaciones de pie de presa de El Renegado con el desagüe de fondo y la conducción a dicha estación de tratamiento de agua potable.

El embalse de El Renegado tiene una capacidad a la cota 82,10 m.s.n.m. (N.M.N) de 1,65 hm3 con una superficie a esa cota de 10,28 ha.

La cota de Nivel de Avenida de Proyecto (N.A.P.) es la 83,28 m.s.n.m., y la cota de coronación de 85 m.s.n.m.

La presa de El Renegado es de materiales sueltos con núcleo impermeable interior de arcilla y espaldones de escollera con las correspondientes zonas de transición y filtros.

La coronación de la presa se sitúa a la cota 85,00 con un ancho de coronación de 5,00 m y una longitud de coronación de 244 m. La cota de coronación del núcleo es 81,50. La altura máxima sobre cimientos es de 66 metros.

El talud de la presa tanto aguas arriba como aguas abajo es de 1,8 en horizontal por una en vertical (1,8:1).

La única galería que dispone la presa es la de desagüe de fondo y toma con cota de solera en el punto más alto de 42 y con pendiente aguas debajo de 0,002. Es de sección circular de radio interior de 1,375 m y un espesor de 0,60 m en el semicírculo superior y hasta 15 º hacia debajo de la horizontal. En dicha galería se sitúan las conducciones del desagüe de fondo y la toma de agua. La longitud de la galería es de 200 metros y su dirección es casi perpendicular al eje de replanteo de la presa. La galería solamente es visitable desde aguas abajo unos 55 metros al final de la cual se encuentra la cámara de válvulas. Unos metros aguas arriba de la cámara de válvulas existe un tapón del cual parten el desagüe de fondo y la conducción de la toma.

Aliviadero

El aliviadero se sitúa en la margen derecha con descarga al arroyo del Infierno. Se trata de un aliviadero de labio fijo frontal, sin control. La cota del umbral del aliviadero es la 82,10 y tiene una longitud de 7 metros. El perfil del aliviadero es tipo Bradley.

La embocadura tiene forma abocinada desde los 7 metros del labio hasta los 2,10 metros de anchura de la galería posterior, con longitud de 10,50 metros.

El aliviadero discurre en túnel con galería en forma de herradura de longitud 63 metros y altura variable en torno a los 3,20 metros.

Después del túnel se dispone de una rápida de incorporación de los caudales al arroyo del Infierno. Dicha rápida comienza unos 10 metros después de la salida del túnel con un ángulo de 25 % con la horizontal a una cota de 78,769y se prolonga hasta la cota 54,62 con una longitud de 90 metros. Permite evacuar la avenida de un periodo de retorno de 500 años con una sobreelevación sobre el labio de 1,28 metros. El caudal desaguado a dicha cota es de 18 m3/s.

Debajo de la solera de la galería discurren dos tuberías de alimentación de 600 mm de diámetro cada una de ellas y 64 m de longitud, provenientes de la impulsión del azud del infierno y de la toma del Tarajal, las cuales vierten al embalse por el mismo aliviadero mediante una arqueta de salida protegida con rejas. En la desembocadura del aliviadero al final del túnel se disponen, en los laterales, las arquetas de llegada de estas conducciones.

Desagües de fondo

El desagüe de fondo se ubica, junto con la conducción de toma, en la galería que atraviesa del dique de la presa.

Dicho desagüe consta de una única tubería de 800 mm de diámetro que parte del tapón existente en la galería aguas arriba de la cámara de llaves (unos 30 metros) mediante un abocinamiento. Discurre por la galería totalmente hormigonada hasta la cámara de llaves donde se sitúa una válvula compuerta de 800 mm. A partir de la cámara de válvulas discurre por la galería visitable estando la conducción totalmente hormigonada hasta la caseta de maniobra de pie de presa.

En la caseta de maniobras existe un by-pass que conecta con la conducción de la toma. Existe una derivación del desagüe de fondo para permitir el abastecimiento desde éste. El desagüe de fondo termina con una válvula de chorro hueco de 600 mm. La capacidad máxima de desagüe es de 5 m3/s.

Para encauzar el chorro se dispone una cámara disipadora de energía sobre la cual y protegida por una caseta de fábrica de ladrillo se instala el grupo de accionamiento de la válvula.

Inmediatamente después de la cámara disipadora y debido al desnivel existente se construye un salto de 13 metros de altura, 5 metros de ancho y cajeros de 1 metro de altura. El canal tiene dos tramos de pendientes 0,045 y 0,015. Termina en un cuenco amortiguador de 6 metros de longitud, 5 metros de anchura y 3,50 metros de altura de cajeros, continuando posteriormente en una obra de encauzamiento.

Presa del infierno

La presa de El Infierno está situada en el extremo occidental de Ceuta, en el barranco del mismo nombre el cual desemboca directamente al mar unos 1.050 metros aguas debajo de la presa. La cerrada está situada unos 365 metros aguas arriba del antiguo azud del Infierno.

La red hidrográfica, respecto a las aguas superficiales, se pueden considerar de tipo endorreico. En cuanto a las aguas subterráneas, las fuertes pendientes y la proximidad de las elevaciones provocan una escorrentía superficial grande con la consiguiente disminución de la infiltración.

El acceso a las instalaciones se realiza desde la carretera nacional N-354 que una Ceuta con Benzú a lo largo de la costa. Aproximadamente en el kilómetro dos, a la altura de Playa-Benítez, existe una desviación a la izquierda que conduce tanto a la presa de El Renegado como a la de El Infierno. Después de pasar el desvío a la derecha que lleva a coronación de la presa de El Renegado existe un desvío a la izquierda que lleva a la presa de El Infierno por su margen izquierda. Desde la margen derecha en coronación existe un acceso a las instalaciones del pie de presa.

El embalse tiene una capacidad a la cota 60,00 m.s.n.m. (N.M.N.) de 0,60 hm3 con una aportación media anual de 0,45 hm3. La cota mínima de explotación es 42,50 m.s.n.m. que deja un volumen de embalse muerto de 40.000 m3.

La cota de Nivel de Avenida de Proyecto (N.A.P.) es la 61,30 m.s.n.m. y a esa cota la superficie de embalse es de 6.795 ha.

La presa de El Infierno está constituida por materiales sueltos ¿todo uno¿ obtenidos de la zona del vaso del embalse, distribuidos en una zona de núcleo impermeable, formado por materiales seleccionados, un filtro dren (que separa el núcleo del espaldón de aguas abajo) de arenas y gravas limpias y los espaldones de aguas arriba y aguas abajo del material todo uno sin seleccionar. Como protección del pie de la presa aguas abajo se dispone de una escollera de las areniscas existentes en la zona. Entre el filtro dren y la escollera de pie se extiende un dren de gravas limpias.

El espaldón de aguas arriba lleva una protección de escollera con el fin de su estabilización en caso de desembalse rápido.

La coronación de la presa se sitúa a la cota 63,00 m con un ancho de coronación de 8,50 m y una longitud de coronación de 175 m. La cota de coronación del núcleo es 62,50 m.

La altura máxima sobre cimientos es de 35 metros.

El talud de aguas arriba de la presa es de dos y medio en horizontal por uno en vertical (2,5:1) entre las cotas 63,00 y 42,00 (cota de coronación de la ataguía).

La única galería que dispone la presa es la del desvío con el umbral a la cota 38, pendiente del uno (1%), con forma de baúl y con una dimensiones de dos metros (2m) de ancho por dos metros y cincuenta centímetros (2,5 m) de altura máxima en la clave. En dicha galería se sitúan las conducciones de los desagües de fondo y las tomas de agua. La longitud de la galería es de 210 metros y su dirección es casi perpendicular al eje de replanteo de la presa.
